چگونه حرکت یک عملگر پنوماتیک دو عمله اسکاتچ یوک را کنترل کنیم؟

سلام! به‌عنوان تامین‌کننده محرک‌های پنوماتیکی اسکاچ یوکی، تجربیات زیادی با این دستگاه‌های فوق‌العاده دارم. امروز، می‌خواهم بینش‌هایی در مورد نحوه کنترل حرکت یک محرک پنوماتیکی اسکاچ یوکی دو کاره به اشتراک بگذارم.

اول از همه، اجازه دهید به سرعت بفهمیم که یک محرک پنوماتیکی اسکاچ یوکی دو کاره چیست. این یک نوع محرک است که از هوای فشرده برای ایجاد حرکت خطی یا چرخشی استفاده می کند. مکانیزم یوک اسکاچ حرکت خطی پیستون را به حرکت چرخشی تبدیل می کند که برای عملکرد شیرها و سایر تجهیزات صنعتی بسیار مفید است.

1. درک مبانی کنترل

برای کنترل حرکت یک محرک پنوماتیکی اسکاچ یوکی دو کاره، باید درک کاملی از اجزای اصلی آن داشته باشید. محرک معمولاً از یک سیلندر، یک پیستون، یک مکانیزم اسکاچ یوکی و درگاه هایی برای ورودی و خروجی هوا تشکیل شده است.

کلید کنترل حرکت در مدیریت جریان هوای فشرده به داخل و خارج محرک نهفته است. وقتی هوا به یک طرف پیستون می رسد، اختلاف فشار ایجاد می کند که باعث حرکت پیستون می شود. این حرکت سپس به مکانیسم اسکاچ یوغ منتقل می شود که به نوبه خود شفت خروجی را می چرخاند.

2. تامین هوا و تنظیم فشار

کیفیت و فشار هوا برای کنترل مناسب محرک بسیار مهم است. باید اطمینان حاصل کنید که هوای فشرده تمیز، خشک و عاری از آلودگی است. یک سیستم فیلتر هوای خوب می تواند به این امر کمک کند.

تنظیم فشار نیز ضروری است. می توانید از تنظیم کننده های فشار برای تنظیم فشار هوای مناسب برای محرک استفاده کنید. فشار بیش از حد می تواند باعث شود که محرک به سرعت حرکت کند یا حتی به قطعات آسیب برساند، در حالی که فشار بسیار کم ممکن است منجر به نیروی ناکافی برای عملکرد شیر یا تجهیزات شود.

اکثر محرک های پنوماتیکی اسکاچ یوکی دو اثره برای کار در یک محدوده فشار خاص طراحی شده اند. به عنوان مثال، برخی از محرک ها ممکن است بین 40 تا 120 psi بهترین عملکرد را داشته باشند. برای تعیین فشار بهینه برای محرک خود همیشه باید به مشخصات سازنده مراجعه کنید.

3. شیرهای کنترل جهت

شیرهای کنترل جهتی نقش حیاتی در کنترل حرکت محرک دارند. از این شیرها برای هدایت جریان هوای فشرده به درگاه های مناسب محرک استفاده می شود.

شیرهای کنترل جهت دار انواع مختلفی دارند مانند شیرهای سه طرفه، چهار طرفه و شیرهای 5 طرفه. یک شیر 4 طرفه معمولاً برای محرک‌های پنوماتیکی دو اثره اسکاچ یوکی استفاده می‌شود. دارای چهار درگاه است: دو درگاه برای تامین هوا و دو درگاه برای اگزوز.

با تغییر موقعیت قرقره سوپاپ می توانید جهت جریان هوا را کنترل کنید. به عنوان مثال، هنگامی که سوپاپ در یک موقعیت قرار دارد، هوا به سمت جلوی پیستون می رسد و باعث حرکت آن به سمت جلو می شود. هنگامی که سوپاپ به موقعیت دیگر سوئیچ می شود، هوا به سمت عقب پیستون می رسد و باعث می شود که آن را به سمت عقب حرکت دهد.

4. شیر برقی برای اتوماسیون

اگر می خواهید کنترل محرک پنوماتیکی اسکاچ یوکی دو کاره را خودکار کنید، شیرهای برقی یک گزینه عالی هستند. شیرهای برقی شیرهایی هستند که به صورت الکتریکی کنترل می شوند و به راحتی می توان آنها را در یک سیستم کنترل ادغام کرد.

شما می توانید از یک کنترل کننده منطقی قابل برنامه ریزی (PLC) یا یک میکروکنترلر برای ارسال سیگنال های الکتریکی به شیر برقی استفاده کنید. از این سیگنال ها می توان برای تغییر موقعیت قرقره سوپاپ استفاده کرد و در نتیجه حرکت محرک را کنترل کرد.

به عنوان مثال، در یک فرآیند صنعتی که در آن شیر باید در فواصل زمانی مشخص باز و بسته شود، یک PLC را می توان برای ارسال سیگنال به شیر برقی در زمان های مناسب برنامه ریزی کرد. این امکان کنترل دقیق و تکرارپذیر محرک را فراهم می کند.

5. کنترل سرعت

کنترل سرعت محرک اغلب ضروری است، به خصوص در کاربردهایی که حرکت آهسته و روان مورد نیاز است. برای تنظیم سرعت محرک می توانید از شیرهای کنترل جریان استفاده کنید.

دریچه های کنترل جریان با محدود کردن جریان هوا به داخل یا خارج از محرک کار می کنند. با تنظیم سرعت جریان، می توانید سرعت حرکت پیستون را کنترل کنید. به عنوان مثال، اگر می خواهید محرک به آرامی حرکت کند، می توانید سرعت جریان هوا را کاهش دهید.

دو نوع شیر کنترل جریان وجود دارد: سوپاپ سوزنی و دریچه گاز. دریچه های سوزنی کنترل دقیق تری را ارائه می دهند اما عموماً برای کاربردهای با جریان کم استفاده می شوند. دریچه‌های دریچه گاز برای کاربردهای با جریان بالا مناسب‌تر هستند.

6. بازخورد موقعیت

در برخی از برنامه ها، دانستن موقعیت دقیق محرک همیشه مهم است. اینجاست که دستگاه های بازخورد موقعیت به کار می آیند.

برای ارائه بازخورد موقعیت می توانید از حسگرهایی مانند کلیدهای محدود، حسگرهای مجاورت یا پتانسیومتر استفاده کنید. سوئیچ های حد را می توان برای تشخیص زمانی که محرک به موقعیت خاصی رسیده است استفاده کرد. سنسورهای مجاورت می توانند وجود محرک یا یک قسمت متحرک را بدون تماس فیزیکی تشخیص دهند. پتانسیومترها می توانند با اندازه گیری مقاومت در حین حرکت محرک، بازخورد موقعیت پیوسته را ارائه دهند.

از اطلاعات بازخورد موقعیت می توان برای تنظیم سیگنال های کنترلی ارسال شده به شیر کنترل جهت یا شیر برقی استفاده کرد. این تضمین می کند که محرک به طور دقیق به موقعیت مورد نظر حرکت می کند.

7. تعمیر و نگهداری و عیب یابی

تعمیر و نگهداری منظم برای نگه داشتن محرک پنوماتیک اسکاچ یوکی دو اثره در شرایط کاری خوب ضروری است. باید منبع هوا، سوپاپ ها و سایر اجزاء را به طور منظم از نظر نشتی، سایش و آسیب بررسی کنید.

اگر در عملگر با مشکلاتی مانند حرکت نامنظم یا نیروی ناکافی مواجه شدید، باید مشکل را عیب یابی کنید. ابتدا منبع و فشار هوا را بررسی کنید. مطمئن شوید که شیرها به درستی کار می کنند. همچنین ممکن است لازم باشد مکانیسم یوک اسکاچ را برای هرگونه مشکل مکانیکی بررسی کنید.

در برخی موارد، ممکن است نیاز به تعویض قطعات فرسوده یا تمیز کردن شیرها داشته باشید. همیشه برای دستورالعمل های خاص به راهنمای تعمیر و نگهداری و عیب یابی سازنده مراجعه کنید.

نتیجه گیری

کنترل حرکت یک محرک پنوماتیکی اسکاچ یوکی دو اثره شامل ترکیبی از تامین هوای مناسب، کنترل سوپاپ، تنظیم سرعت و بازخورد موقعیت است. با درک اصول اولیه و استفاده از اجزای مناسب می توانید به کنترل دقیق و مطمئن محرک دست یابید.

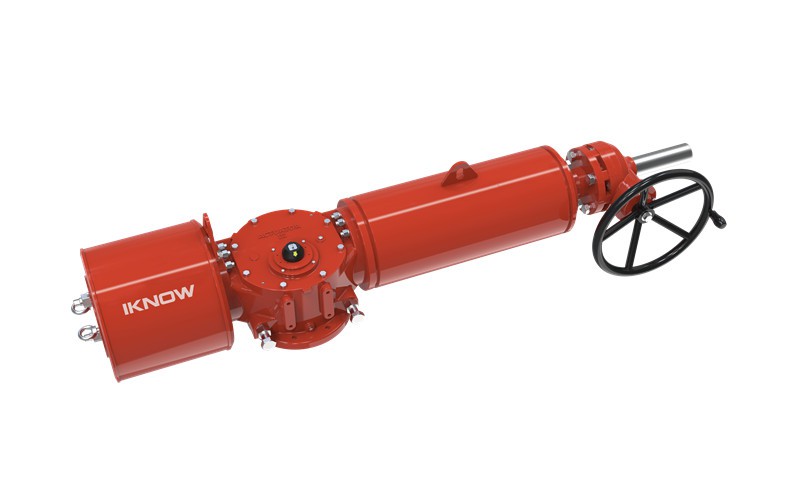

اگر به دنبال یک محرک پنوماتیک اسکاچ یوکی هستید یا به اطلاعات بیشتری در مورد نحوه کنترل آنها نیاز دارید، ما اینجا هستیم تا به شما کمک کنیم. ما طیف گسترده ای ازمحرک پنوماتیک تک اقدام،محرک شیر اسکاچ یوکی، ومحرک پنوماتیک اسکاچ یوکی برگشت فنری. چه در مقیاس کوچک و چه یک کارخانه صنعتی بزرگ، ما می توانیم راه حل های محرک مناسب برای نیازهای شما را به شما ارائه دهیم. برای شروع بحث در مورد نیازهای خود با ما تماس بگیرید و بیایید با هم کار کنیم تا بهترین مناسب برای برنامه شما را پیدا کنیم.
